LTspice入門:Mac版でのplot.defsファイルへの定義登録

LTspice Mac版のプロットで、よく使う定数や関数を定義して使用する方法を解説します。

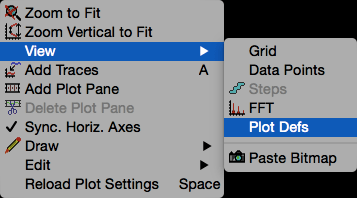

プロットのウインドウで、右クリック→View→Plot Defsを選択します。

(Right Click→View→Plot Defs)
plot_def_mac_1

plot.defsファイルの内容が表示されます。

(plot.defs)
plot_def_mac_2

定数や関数を定義します。

(Define Parameters and Functions)
plot_def_mac_3

書式は、次の通りです。
.param 定数名 = 定数の値
.func 関数名 {関数の定義式}

定義した定数や関数は、プロットで使用する事ができます。

(Compose Expressions to Plot)
plot_def_mac_4

定義した定数や関数がプロットに表示されます。

(Plot)
plot_def_mac_5

以上で、plot.defsファイルの定義登録作業は終了です。
