LTspice入門：プロットの演算

LTspiceのプロットで演算結果を表示する方法を解説します。

LTspiceのプロットのメニューで、Plot Settings→Add traceを選択します。

(Plot Settings→Add trace)

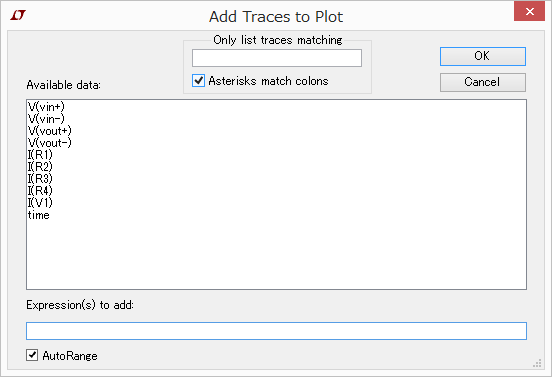

Add Trace to Plotのメニューが表示されます。

(Add Traces to Plot)

Expression(s) to addにプロットしたい演算式を入力します。

(Expression(s) to add)

OKボタンをクリックすると、演算結果がプロットされます。

(Plot)

Expression Editorでも、Enter an algebraic expression to plotに任意の演算式を入力して表示する事が可能です。

(Expression Editor)

以上が演算結果をプロットに表示する方法です。演算式自体については、別の記事で取り上げたいと思います。
