前回までの記事で、Eagleの新規シンボルと新規パッケージを作成しました。今回は、これらをデバイスに登録したいと思います。
ライブラリに新規デバイスを追加する手順、
(1)ライブラリ作成に必要な情報を集める
(2)新しいシンボルを作成する
(3)新しいパッケージを作成する
(4)新規デバイスを作成して上記のシンボルとパッケージを登録する
の(4)のステップになります。
新規デバイスの作成
ウインドウ上部の”Device”ボタンをクリックします。
メニューが表示されるので、”New”欄に新規デバイス名を記入し”OK”ボタンをクリックします。
新規デバイスを作成するか確認されるので、”Yes”を選択します。
デバイス設定の準備が出来ました。
シンボルの登録
シンボルの登録は、ウインドウ左側の”Add”ボタンをクリックして行います。
使用するシンボルを選択して、”OK”ボタンをクリックします。

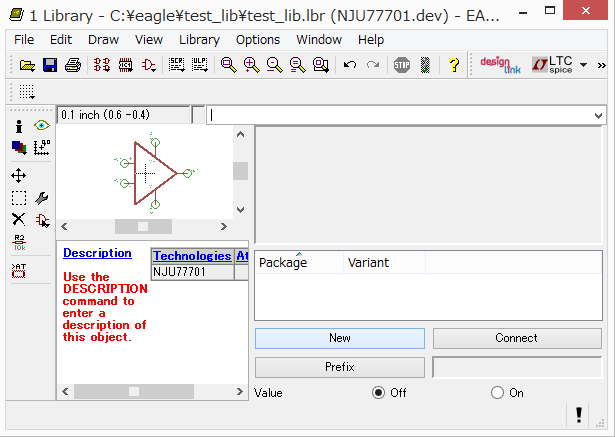

シンボル表示エリアでクリックすると配置できます。
パッケージの登録
パッケージの登録は、”New”ボタンをクリックして行います。
使用するパッケージを選択して、”OK”ボタンをクリックします。
パッケージ表示エリアに表示されます。
ピン接続情報の設定
シンボルとパッケージの登録が終わったら、ピンの接続情報を設定します。
“Connect”ボタンをクリックします。
設定メニューが表示されます。シンボルの”Pin”とパッケージの”Pad”で対応しているものを選択して、”Connect”ボタンをクリックします。
全てのピンについて設定が終わったら、”OK”ボタンをクリックします。
パッケージ欄に表示されていたマークが”!”消えてチェックマークに変わっています。
以上でピンの設定は終了です。
接頭辞の設定
接頭辞の設定は、”Prefix”ボタンをクリックして行います。
この例では、”IC”と設定しました。
デバイス概要の追加
デバイスの概要・説明を追加する事ができます。
“Description”をクリックします。
概要を編集するウインドウが表示されます。
下欄に、HTML形式で説明文を記入します。上欄がプレビューになります。記入後、”OK”ボタンをクリックします。
以上でデバイスの登録が完了しました。
